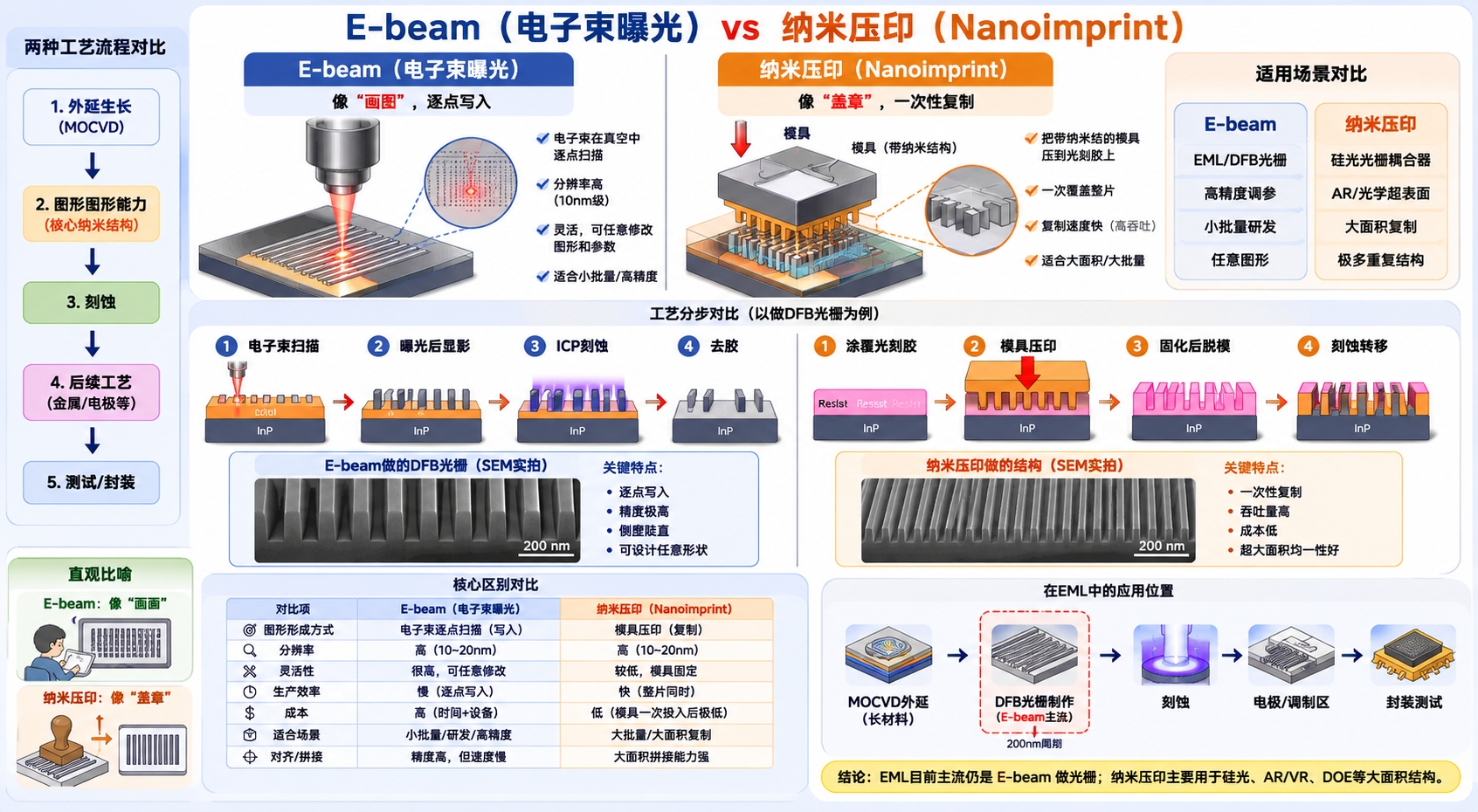

E-beam（电子束光刻） vs NIL（纳米压印光刻）
这是什么
两种用于制造精细光栅/波导结构的光刻技术，在硅光子、光通信器件（如DFB激光器光栅、AWG波导）制造中互为竞争方案。
- E-beam（电子束直写）：用聚焦电子束逐点”画”出纳米图案，精度极高但速度慢、成本高
- NIL（纳米压印）：先用E-beam制作母版模具，再像”盖章”一样批量压印复制图案，速度快、成本低
为什么重要
- 硅光器件量产瓶颈：DFB/EML激光器的光栅层需要纳米级精度（周期~200-400nm），传统E-beam是产能瓶颈
- 成本差异巨大：E-beam单片成本可达数百美元，NIL量产后可降至几美元/片
- 产能扩张关键：800G/1.6T光模块需求爆发，光栅制造从E-beam切换到NIL是产能释放的核心变量
- InP vs Si路线共同需求：无论InP基还是硅基光子，光栅层都需要选择E-beam或NIL
技术对比

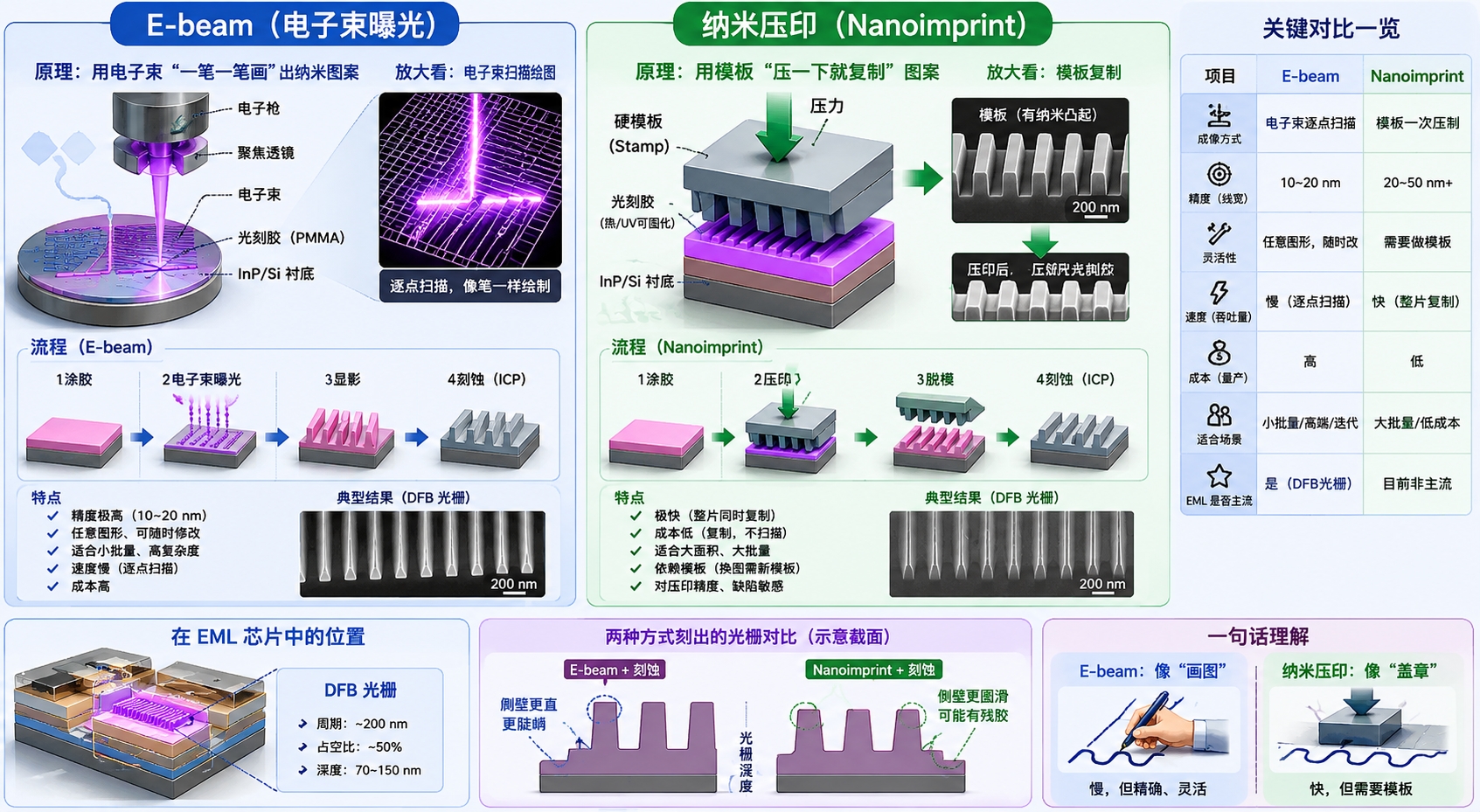

| 维度 | E-beam 电子束 | NIL 纳米压印 |
|---|---|---|
| 分辨率 | <10nm（极限精度） | 10-50nm（取决于模具） |
| 产能 | 极低（逐片直写） | 高（批量压印） |
| 单片成本 | 高（$100-500/片） | 低（量产后<$10/片） |
| 适用场景 | 研发/小批量/母版制作 | 大规模量产 |
| 缺陷控制 | 优（无接触） | 挑战（模具磨损/颗粒） |
| 设备供应商 | JEOL, Raith | Canon (Molecular Imprints), EVG |
投资含义
- 短期：E-beam产能受限 → 光芯片供给紧张 → 利好已有产能的IDM（如Coherent、Lumentum）
- 中期：NIL量产突破 → 产能瓶颈缓解 → 利好Fabless设计公司和代工厂
- 关注点：哪家公司率先实现NIL在DFB光栅上的良率突破
相关实体
- coherent - InP光芯片IDM，E-beam产能持有者
- Lumentum - EML/DFB光芯片，光栅制造核心能力
- 源杰科技 - 国产光芯片，光栅工艺路线选择关注
- Tower半导体 - 硅光代工，光栅层工艺方案
开放问题
- NIL在DFB光栅上的良率目前能到多少？何时达到量产标准（>90%）？
- E-beam产能扩张的天花板在哪里？JEOL设备交付周期？
- 国内有哪些公司在推进NIL用于光通信器件？
- Canon NIL设备在光通信领域的渗透率？
